成果名称

精确定位型光纤监控系统

完成单位

北京交通大学-电子信息工程学院

成果简介

综合介绍：

基于双M-Z干涉仪的分布式光纤振动感知系统，感知线路异物入侵产生的振动信号。激光器输出的窄带激光信号经过干涉系统形成干涉信号，并由光电探测器将光信号转换成电信号。然后通过信号处理算法、定位算法以及模式识别技术等的综合运用，对外界扰动类型进行准确判别与定位。

技术指标：

系统的频率响应：1Hz-40KHz，

使用寿命：>=10年；

监测距离：40公里；

光纤损耗：整个光纤链路的损耗要求小于25dB；

电气规格：输入电压220VAC, 50Hz；

系统接口： 继电器干接点，局域网/以太网；

响应时间：<3秒；用户可调滤波器带宽；

用户可调检测门限：电平，幅度，频率，持续时间；

模式识别：可分辨人攀爬、风挂、人踩等模式 ；

频率响应：1Hz -- 40KHz；

定位精度：正负20M；

检测率：>90%；

误报率：<5%；

传感光缆: -40℃到+70℃ ；

典型耗电功率：140瓦，最大300瓦。

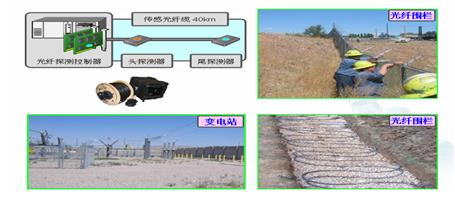

成果照片

项目成熟度

□实验室阶段  □小试  □中试  □产业化前期

项目负责人

李丹勇

联  系  人

徐焱

电子邮箱

bjtucsjxy@163.com

办公电话

0511-85580926

手机号码

13405588133
